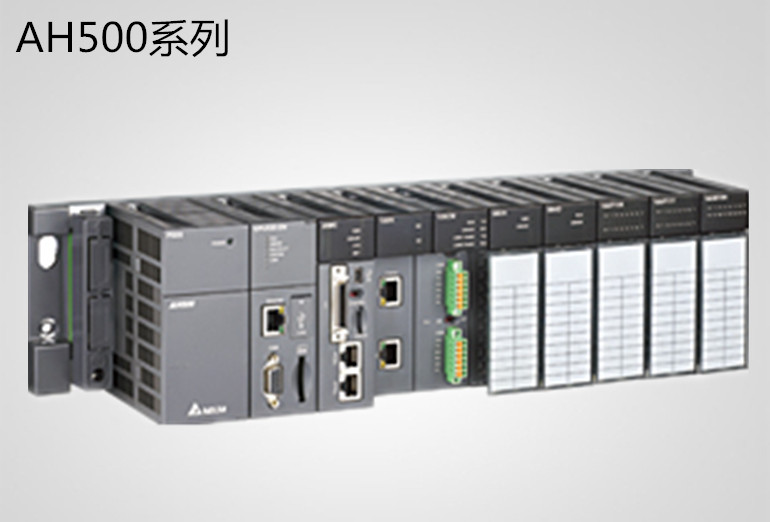

Delta台达AH500系列PLC可编程控制器

模块化中型PLC

高端产业机械与系统整合应用的智能解决方案

* ISPSoft 编辑软件，提供五种编程语言及图形化界面

* 延伸背板及远程 I/O 背板可共享，增加硬件规划的弹性

* 支持模块热插拔功能，利于维护

特点种类额定值 / 性能外形尺寸样本 / 手册・说明书 / CAD /软件

Delta台达AH500系列PLC可编程控制器

产品功能：

* 采用双核多任务运算处理器

* 大I/O 扩展点数：

* DIO支持点数为4352+128,000 远程点

* AIO支持通道数为 512+4,000 个远程通道

* 程序容量：256k steps

* 数据寄存器增加为 64k words

* 高速的程序处理能力 (基本指令运算能力：0.1μs)

* CPU模块内建 RS-232/422/485、Mini USB、Ethernet、SD Card 1.0 (兼容各类记忆卡)

* 多元化模块选择，包含数字 I/O、模拟 I/O、温度、网络、运动控制模块等

Delta台达AH500系列PLC可编程控制器

主要型号：

订货号	描述
AH500系列CPU模块, 内建USB, COM1, COM2,SD
AHCPU500-RS2	最大768 I/O,无扩展底板, 16k程序区, DM: 16k字
AHCPU510-RS2	最大1,280 I/O, 1个扩展底板, 64k程序区, DM: 32k字
AHCPU520-RS2	最大2,304 I/O, 3个扩展底板, 128k程序区, DM: 64k字
AHCPU530-RS2	最大4,352 I/O, 7 个扩展底板, 256k程序区, DM: 64k字
AH500系列CPU模块,内建USB, COM1, SD, Ethernet
AHCPU500-EN	最大768 I/O, 无扩展底板,16k程序区, DM: 16k字
AHCPU510-EN	最大1,280 I/O, 1个扩展底板, 64k程序区, DM: 32k字
AHCPU520-EN	最大2,304 I/O, 3个扩展底板, 128k程序区, DM: 64k字
AHCPU530-EN	最大4,352 I/O, 7 个扩展底板, 256k程序区, DM: 64k字

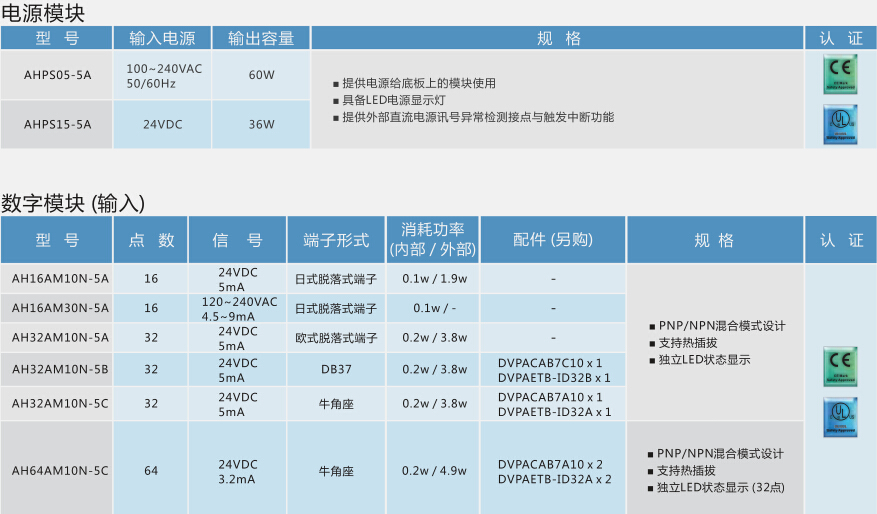

AH500系列电源模块
AHPS05-5A	100 - 240Vac宽电压交流输入
AHPS15-5A	24Vdc直流电源输入
AH500系列底板和安装支架
AHBP04M1-5A	4槽可安装CPU和RTU的主底板
AHBP06M1-5A	6槽可安装CPU和RTU的主底板
AHBP08M1-5A	8槽可安装CPU和RTU的主底板
AHBP12M1-5A	12槽可安装CPU和RTU的主底板
AHBP06E1-5A	6槽扩展底板，不可安装运动控制和工业总线模块
AHBP08E1-5A	8槽扩展底板，不可安装运动控制和工业总线模块
AHADINADP1-5A	主底板和扩展底板DIN导轨安装支架(内含2件）
AH500系列底板连接电缆
AHACAB06-5A	0.6米扩展电缆,用于主底板与扩展底板之间连接
AHACAB10-5A	1.0米扩展电缆,用于主底板与扩展底板之间连接
AHACAB15-5A	1.5米扩展电缆,用于主底板与扩展底板之间连接
AHACAB30-5A	3.0米扩展电缆,用于主底板与扩展底板之间连接
AH500系列附件
AHASP01-5A	空槽盖板模块
订货号	描述
AH500系列16点开关量模块, 脱落式端子
AH16AM10N-5A	24Vdc, 5 mA, 16 DI晶体管NPN/PNP直流输入
AH16AM30N-5A	100 to 240Vac, 4.5/9 mA (100V, 50Hz), 16DI交流输入

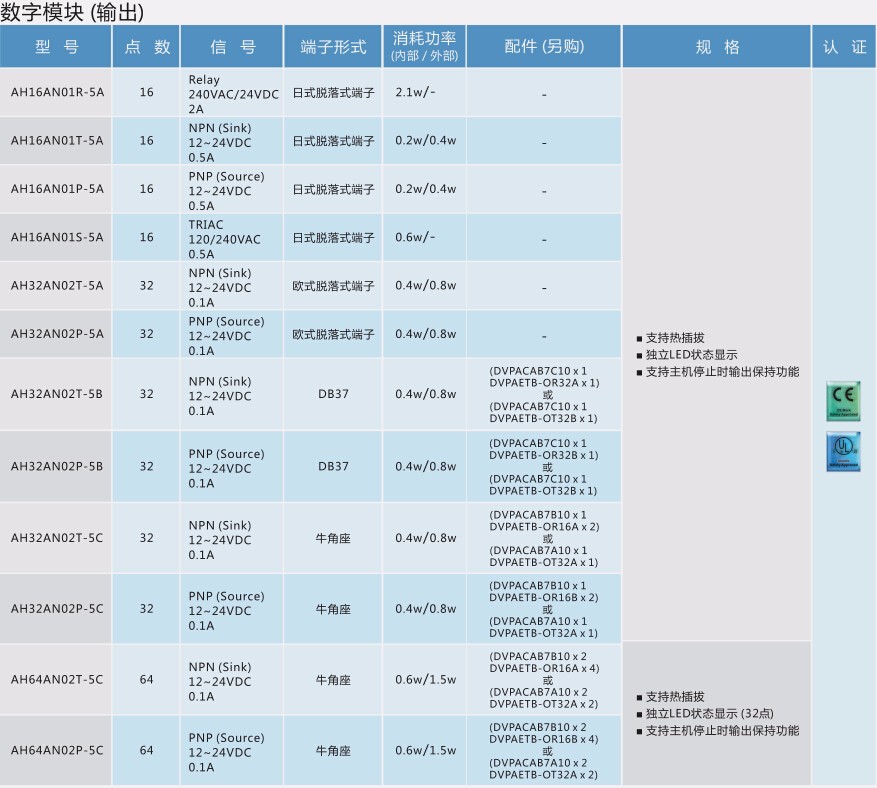

AH16AN01R-5A	240Vac/24Vdc, 2A, 16 DO继电器输出
AH16AN01T-5A	12 to 24 Vdc, 0.5A, 16 DO晶体管NPN输出
AH16AN01P-5A	12 to 24 Vdc, 0.5A, 16 DO晶体管PNP输出
AH16AN01S-5A	110/220Vac, 16 DO交流TRIAC输出,每个DO输出电流为0.5A

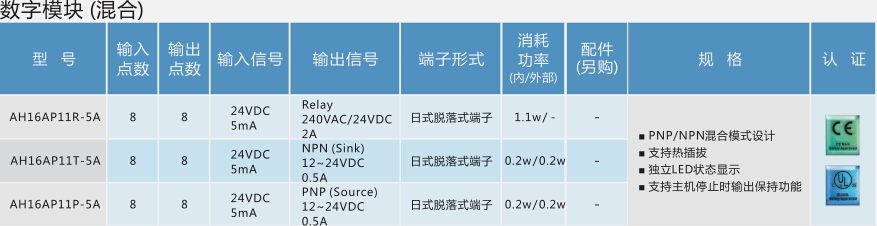

AH16AP11R-5A	24Vdc, 5 mA, 8 DI直流输入, 240Vac/24Vdc, 2A, 8DO继电器输出,混合模块
AH16AP11T-5A	24Vdc, 5 mA, 8 DI直流输入, 12 to 24 Vdc, 0.5A, 8 DO直流NPN输出,
AH16AP11P-5A	24Vdc, 5 mA, 8 DI直流输入, 12 to 24 Vdc, 0.5A, 8 DO直流PNP输出,
AH32AM10N-5A	32点输入。24VDC，5mA，欧式脱落端子
AH32AN02T-5A	32点输出。12 ~ 24 VDC，0.1A，晶体管NPN输出，欧式脱落端子
AH32AN02P-5A	32点输出。12 ~ 24 VDC，0.1A，晶体管PNP输出，欧式脱落端子
AH500系列开关量模块&扩展配件, DB37连接器
AH32AM10N-5B	24Vdc, 5 mA, 32 DI直流NPN/PNP输入
AH32AN02T-5B	12 to 24 Vdc, 32 DO直流NPN输出，每个DO输出电流为0.1A
AH32AN02P-5B	12 to 24 Vdc, 32 DO直流PNP输出，每个DO输出电流为0.1A
DVPACAB7C10	延伸电缆,长度为1米
DVPAETB-ID32B	32 DO输入延伸端子台
DVPAETB-OR32A	32 DO直流NPN输出扩展继电器端子台,继电器规格为240Vac/24Vdc, 2A
DVPAETB-OR32B	32 DO直流PNP输出扩展继电器端子台,继电器规格为240Vac/24Vdc, 2A
DVPAETB-OT32B	32 DO直流NPN/ PNP输出扩展晶体管端子台
AH500系列,开关量模块&扩展配件，ID32连接器
AH32AM10N-5C	24Vdc, 5 mA, 32 DI直流NPN/PNP输入
AH32AN02T-5C	12 to 24 Vdc, 32 DO直流NPN输出，每个DO输出电流为0.1A
AH32AN02P-5C	12 to 24 Vdc, 32 DO直流PNP输出，每个DO输出电流为0.1A
AH64AM10N-5C	24Vdc, 3.2 mA, 64 DI直流NPN/PNP输入
AH64AN02T-5C	12 to 24 Vdc, 64 DO直流NPN输出，每个DO输出电流为0.1A
AH64AN02P-5C	12 to 24 Vdc, 64 DO直流PNP输出，每个DO输出电流为0.1A
DVPACAB7A10	ID32电缆，配套DVPAETB-ID32A
DVPAETB-ID32A	扩展32点I/O端子台，ID32连接端子
DVPACAB7B10	ID32电缆，配套2个DVPAETB-OR16A
DVPAETB-OR16A	扩展16点继电器端子台，ID32连接端子
订货号	描述

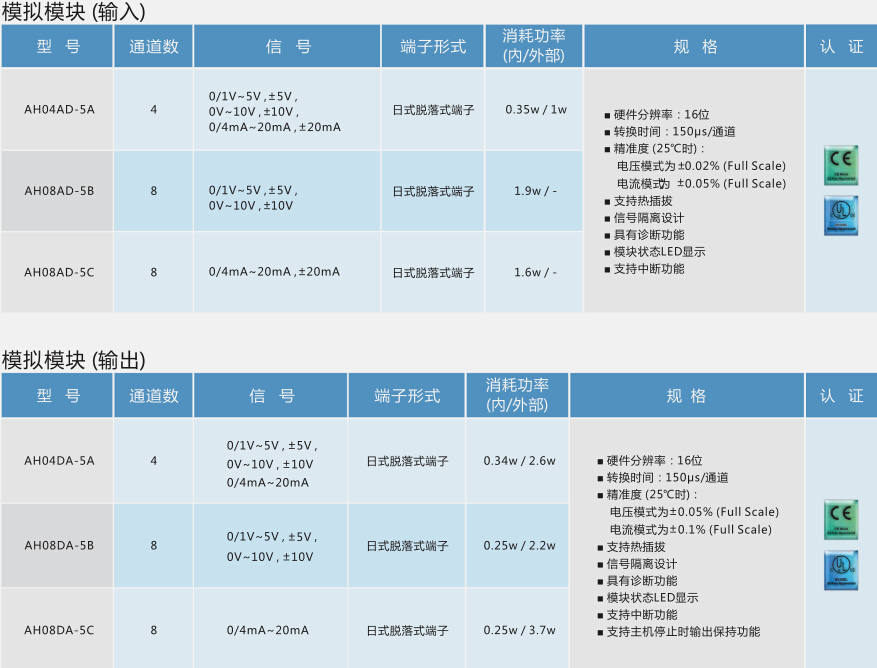

AH500系列模拟量模块,16bits,转换时间:每个通道150us
AH04AD-5A	4 AI模拟量输入: 0~10V,0/1~5V,-5V~+5V,-10~+10V,0/4~20mA,-20mA~+20mA
AH08AD-5B	8 AI模拟量输入: 0~10V,0/1~5V,-5V~+5V,-10~+10V
AH08AD-5C	8 AI模拟量输入: 0/4~20mA,-20mA~+20mA
AH04DA-5A	4 AO模拟量输出: 0~10V,0/1~5V,-5V~+5V,-10V~10V,0/4~20mA
AH08DA-5B	8 AO模拟量输出: 0~10V,0/1~5V,-5V~+5V,-10V~10V
AH08DA-5C	8 AO模拟量输出: 0/4~20mA

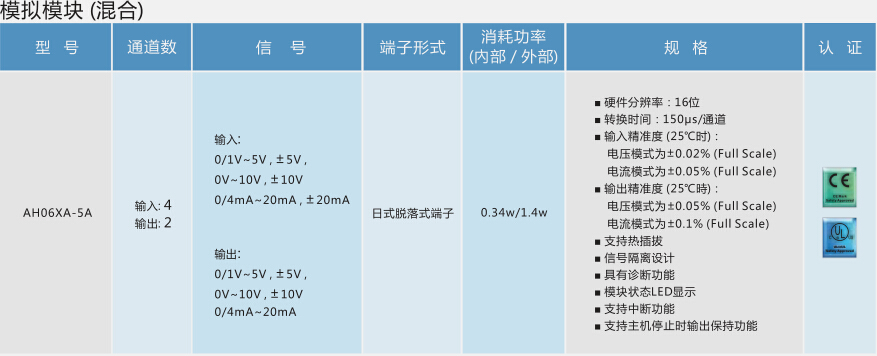

AH06XA-5A	4 AI/2AO模拟量:输入: 0~10V,0/1~5V,-10~+10V,-5~+5V,0/4~20mA,-20mA~+20mA;输出: 0~10V,0/1~5V,-5V~+5V,-10~10V,0/4~20mA

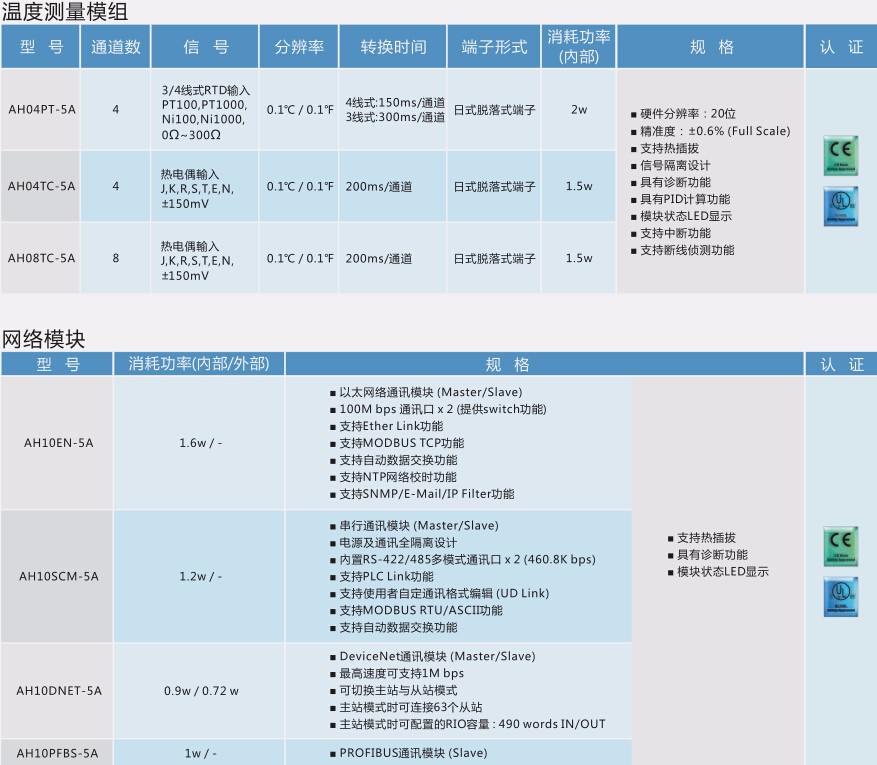

AH500系列温度模块,转换时间:所有通道合计200ms
AH04PT-5A	4 AI, 4或3线热电阻输入: Pt100,Pt1000,Ni100,Ni1000, or 0~300Ω,分辨率: 0.1℃/0.1℉(16bit ADC)
AH04TC-5A	4 AI,热电偶输入: J,K,R,S,T,E,N and -150mV~+150mV,分辨率: 0.1℃/0.1℉(24 bit ADC)
AH08TC-5A	8 AI,热电偶输入: J,K,R,S,T,E,N and -150mV~+150mV ,分辨率: 0.1℃/0.1℉(24 bit ADC)
订货号	描述
AH500系列工业总线模块
AH10EN-5A	以太网模块，内置二个以太网口
AH10SCM-5A	串行通讯模块，内置二个串行通讯口
AH10DNET-5A	DeviceNet主/从站模块
AH10PFBS-5A	PROFIBUS从站模块

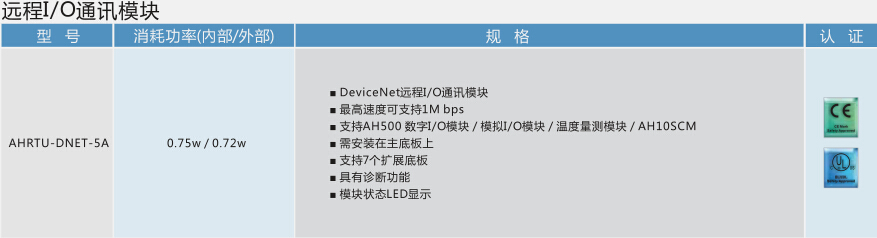

AHRTU-DNET-5A	DeviceNet远程RTU模块

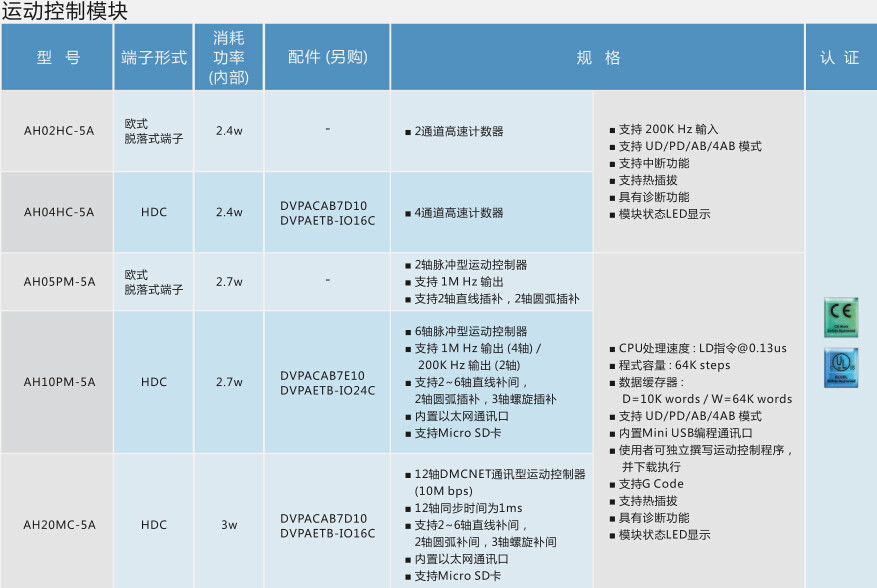

AH500系列运动控制模块&扩展配件
AH02HC-5A	2通道高速计数模块,200K Hz/CH
AH04HC-5A	4通道高速计数模块,200K Hz/CH
AH05PM-5A	2轴脉冲型运动控制模块
AH10PM-5A	6轴脉冲型运动控制模块
AH20MC-5A	12轴DMCNet运动控制模块
DVPAETB-IO16C	AH04HC-5A和AH20MC-5A延伸端子台
DVPAETB-IO24C	AH10PM-5A延伸端子台
DVPACAB7D10	AH04HC-5A和AH20MC-5A延伸电缆,长度为1米
DVPACAB7E10	AH10PM-5A延伸电缆,长度为1米
订货号	描述
工业以太网交换机
DVS-005I00	5 电口非网管型工业以太网交换机,工作温度. (-10~60)
DVS-005W01	5 电口非网管型工业以太网交换机,工作温度. (-40~75), 内建I/O告警接点
DVS-005W01-MC01	4 电口+1多模光口非网管型工业以太网交换机,工作温度. (-40~75), 内建I/O告警接点
DVS-008W01	8 电口非网管型工业以太网交换机,工作温度. (-40~75), 内建I/O告警接点
DVS-008W01-MC01	7 电口+1多模光口非网管型工业以太网交换机,工作温度. (-40~75), 内建I/O告警接点
DVS-016W01	16 电口非网管型工业以太网交换机,工作温度. (-40~75), 内建I/O告警接点
DVS-016W01-MC01	15 电口+1多模光口非网管型工业以太网交换机,工作温度. (-40~75), 内建I/O告警接点

Delta台达AH500系列PLC可编程控制器

规格参数：

AH500系列可编程序控制器手册立即下载
